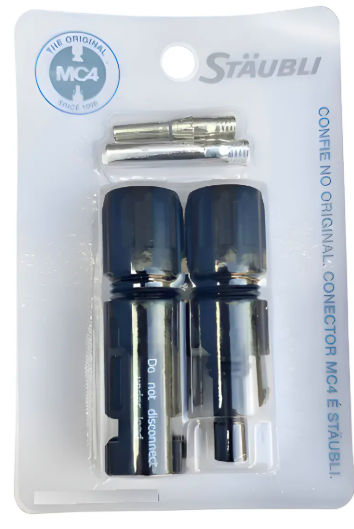

1 kit contendo 1 Macho e 1 femea :

Conector mc4 ur pv-kbt4/6ii-ur acoplador femea / pv-kst4/6ii acoplador macho
Conectores mc4 pv-kst4/6ii-ur femea / macho

Dados técnicos:
Sistema de conectores : 4mm
Tensão nominal : 1000v dc (iec 62852) 1500 v dc (2pfg2330)1 1500 v dc (ul)
Corrente nominal tv :(85c):22,5a (2,5mm) 39a (4mm, 6mm)45a (10mm)
Corrente nominal ul :(85c) 30a (14 awg)30a (12 awg/10 awg)50a (8 awg)
Tensão de controle:12kv (1.000v dc (tv)) - 16kv (1.500v dc (tv))
Faixa de temperatura ambiente:-40c...+85c(tv)-40c...+75c (ul)
Temperatura limite superior: 105c (iec)
Classe de proteção ip65, ip68 (1h/ 1m) ip2x
Categoria de sobretensão / catiii / 3
Resistencia de contato conectores =0,25mo
Classe de segurança:1.000 v dc: ii / 1.500 v dc: 0

Sistema de contato: multilam
Tipo de conexão: crimpado / crimping
Material de contato cobre, estanho / placa de estanho
Material isolamento: pc / pa
Sistema de travamento: tipo locking
Classe inflamabilidade: ul94-v0
Resistencia a amoníaco (conforme a dlg): 1500h 70c/70% rh, 750ppm
Teste de névoa salina, grau de severidade 6: iec 60068-2-52
Certificação tv rheiland, em acordo com iec 62852: num. R60127190
Certificação tv rheiland, em acordo com 2pfg2330: num. R60087448
Certificação ul, em acordo com ul 6703:num. E343181
Certificação csa, em acordo com ul 6703: num. 250725
Certificação cqc cnca/cts0002-2012: num. Cqc16024138286

Contêm:
01 conectores x 32.0016p0001-ur pv-kbt4/6ii-ur ; mc4 fêmea
01 conectores x 32.0017p0001-ur pv-kst4/6ii-ur ; mc4 macho

CONECTOR SOLAR MC4 PAR (Macho+Fêmea) 4-6MM
